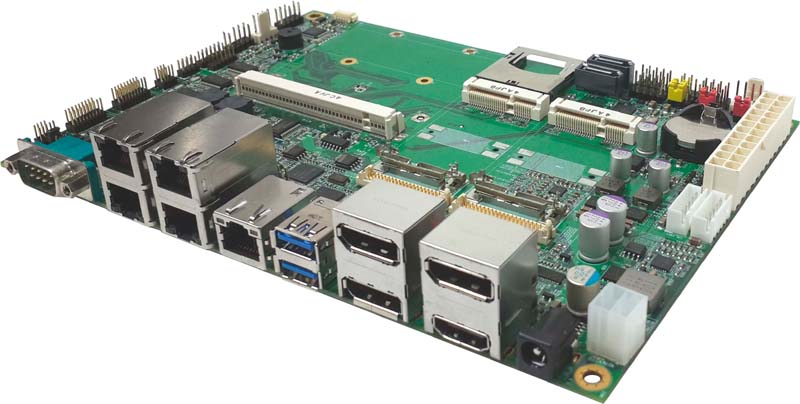

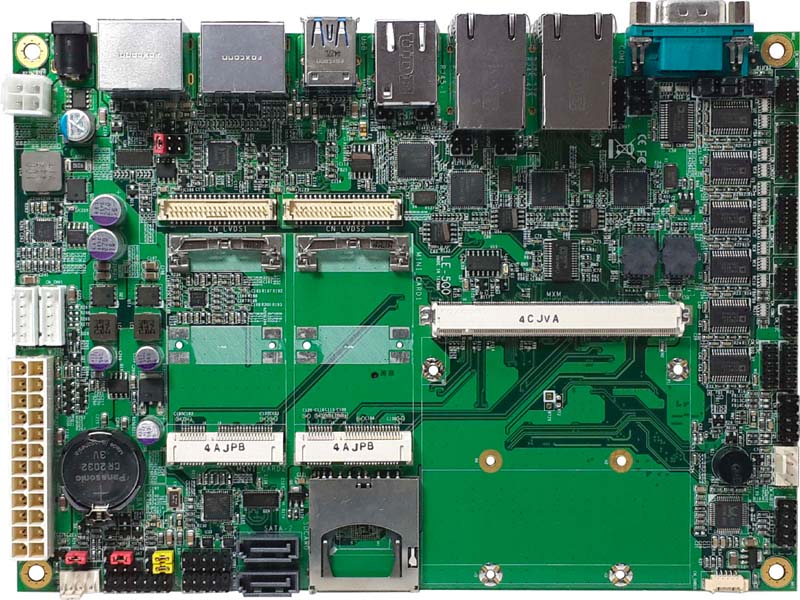

LE-5Q0  QSeven Carrier Board



view larger image



-
Features
-
Specification
-
Ordering information
-
Datasheet (PDF)
-
Manual (PDF)
-
Check it enlarge
  Features
  • Support Qseven Specification Rev. 2.0

  • 2 x Mini PCIe

  • 2 x SATA3, 4 x USB2.0, 2 x USB3.0, 6 x COM

  • 1 x LPC, 1 x SMBUS, 1 x DIO

  • 1 x DVI, 3 x Display ports

  • DC Input 6~27V

BackToTop

  Specification

Form Factor 5.25’ Qseven Carrier Board
Audio Features Realtek ALC262 High Definition Audio Codec
Serial ATA Feature

2 x Serial ATA ports

1 x mSATA (Optional)

Expansion Slots

2 x Mini PCIE socket

1 x SIM socket

1 x SD Card socket (Optional)

DVI  Interface 1 x Onboard DVI connector (Optional)
Display port Interface 3 x Onboard Display port connector (Optional)
LVDS  Interface 2 x Onboard 24-bit dual channel LVDS connector with +3.3V/+5V/+12V supply (Optional)
LAN  Interface

1 x Gigabit Ethernet LAN Port

4 x Intel® I210 Gigabit LAN (Optional)

Power Requirement Standard 24-pin ATX power supply or 6~27V full range DC Input
Internal  I/O  Ports
2 x Connectors for four USB 2.0 ports
1 x Connector for RS232/422/485 serial port
2 x Connector for four RS232 serial port
1 x LPC connector
1 x SMBUS connector
1 x I2C connector (Optional)
1 x Digital I/O connector
1 x Audio connector
2 x LVDS LCD panel connector and LCD/inverter power connector
2 x Serial ATA connectors
1 x CPU FAN connector
1 x System FAN connector
1 x PS/2 Keyboard/Mouse connector
External I/O port
1 x RS232 serial port
5 x RJ45 LAN port (Optional)
2 x USB 3.0 port
1 x DVI port (Optional)
3 x DisplayPort (Optional)
Dimension 203mm x 146mm. (L x W)
Temperature
Operating within 0°C~60°C (32°F~140°F)
Storage within -20°C~80°C (-4°F~176°F)
Relative Humidity 10%~90%, non-condensing



Download Datasheet @ PDF format

BackToTop

  Ordering information

LE-5Q0G2XD

(for QE-E70)

1 x DVI / DisplayPort exclusive, 1 x LVDS, 2 x USB3.0, 4 x USB2.0, 2 x RJ45 LAN, 2 x SATA, SD Card, GPIO, SPI, LPC, 2 x MiniPCIe (optional one for Msata), I2C, PS2, AUDIO, SMBUS, 5 x RS232, 1 x RS232/RS422/RS485
LE-5Q0G3XPD

(for QE-E71)

1 x DVI / DisplayPort exclusive, 1 x LVDS, 2 x USB3.0, 4 x USB2.0, 3 x RJ45 LAN, 2 x SATA, GPIO, SPI, LPC, 2 x MiniPCIe (optional one for Msata), PS2, AUDIO, SMBUS, 5 x RS232, 1 x RS232/RS422/RS485
